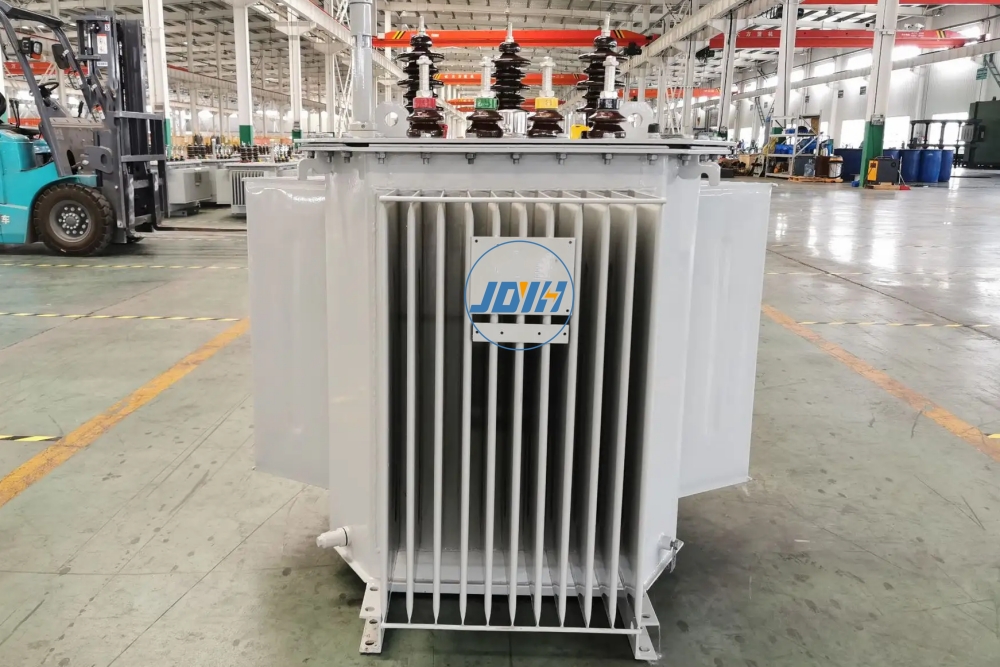

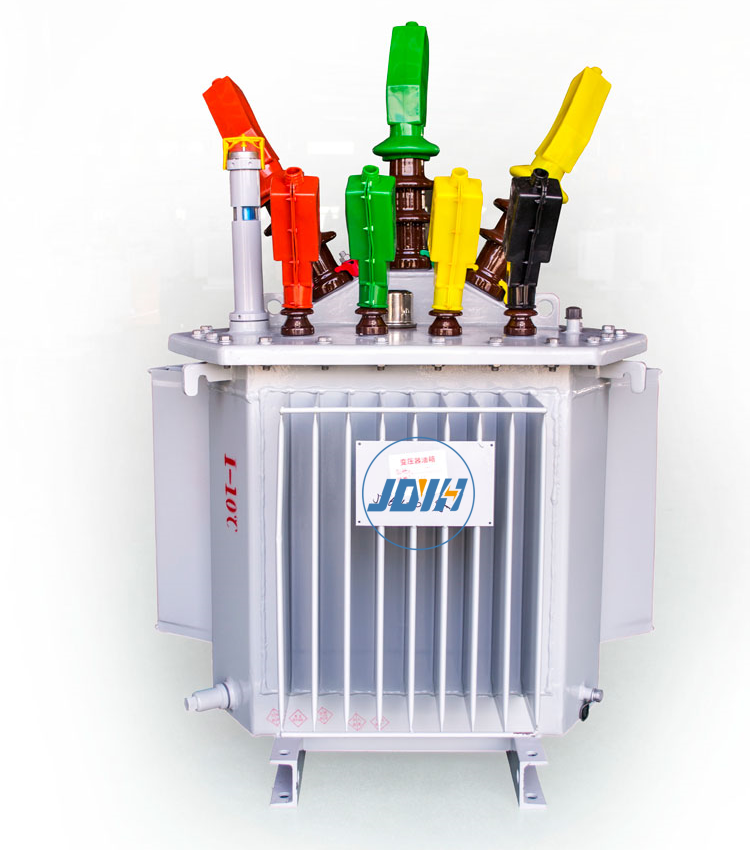

立體卷鐵芯電力變壓器
立體卷鐵心變壓器突破了傳統的平面式結構，采用三相對稱立體式結構。且由于其磁路中無空氣隙，卷繞更緊密，硅鋼帶的導磁方向完全一致，三個心柱呈等邊三角形立體排列，三個磁路長度一致，且都最短，加工套裁無費料等特點；因此是一種使用傳統材料，但運行噪音更低，結構更為緊湊的高效節能型變壓器。其在降低損耗，節約材料上的出色表現，完全符合我國的節能方針，廣泛應用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
產品特點：型立體卷鐵芯配電變壓器是一種新型高節能產品。與傳統變壓器相比具有以下特點：
運行噪音低：按 JB/T10088-1999 噪聲標準，S20-M.RL 及 S13-M.RL 系列噪聲均降低約 7-9dB。
三相平衡：立體三角形卷鐵心是由三個相同的單框拼合而成，三個心柱呈等邊三角形排列，三個心柱磁 路長度相等，磁路完全對稱，因而三相平衡。
抗短路能力增強：框件和墊塊分布在器身周圍，中央用鐵壓板壓緊墊塊，三相受力均勻?qū)ΨQ。線圈被壓的面積 比平面形布置時增加 15.7％。夾件為立體三角形框架結構，焊接成一體，由于立體三角形的穩定性， 所以整體強度大，使三相受力一致。
